مقدمه؛ اهمیت سیستم زیربندی در بلدوزر کوماتسو D155
بلدوزر کوماتسو D155 یکی از پرکاربردترین و قدرتمندترین ماشینآلات راهسازی و معدنی در پروژههای عمرانی سنگین است. وزن عملیاتی بالا و گشتاور خروجی فوقالعاده این دستگاه، بیشترین فشار مکانیکی را به مجموعه زیربندی بهویژه رولیکها و چرخ آیدلر (راهنما) وارد میکند. عملکرد بینقص این قطعات ضامن پایداری حرکت، تقسیم یکنواخت وزن دستگاه روی زنجیر و کاهش استهلاک سایر بخشها از جمله دنده اسپراکت و لینکها است. نادیده گرفتن استهلاک رولیک و چرخ جلو نهتنها مصرف سوخت دستگاه را به شکل محسوسی افزایش میدهد، بلکه ممکن است به گیرپاژ کامل زنجیر و توقف عملیات خاکی منجر شود.
بررسی وظیفه رولیک و چرخ آیدلر در بلدوزر D155

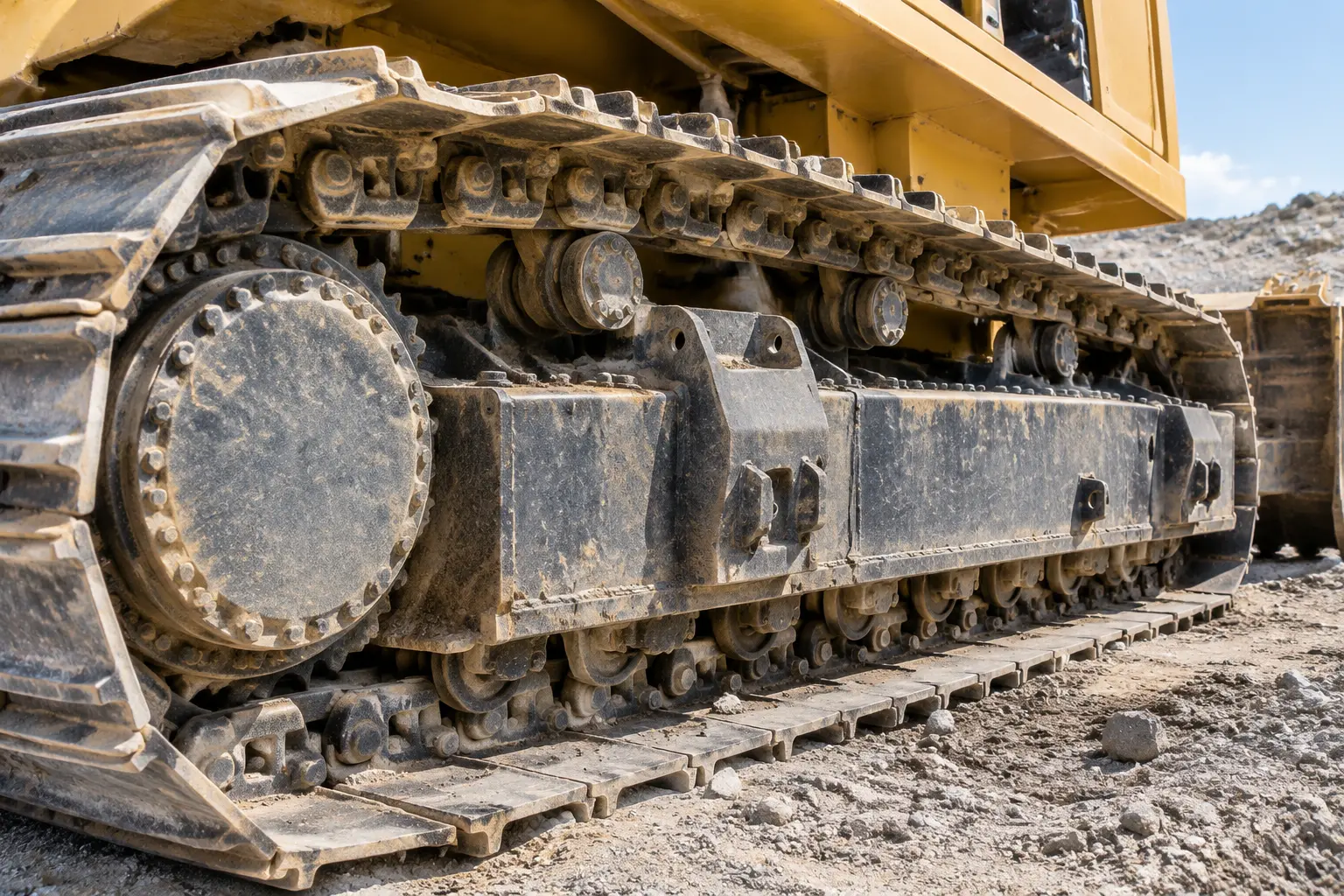

سیستم زیربندی بلدوزر شامل دو دسته کلی رولیکها و چرخ جلو است که هرکدام وظیفه خطیری بر عهده دارند:
- رولیکهای پایین (یکلبه و دولبه): وزن کل ماشین را روی پیوندها و بوشهای زنجیر منتقل میکنند و مانع از انحراف جانبی زنجیر در سطوح ناهموار میشوند.
- رولیکهای بالا (کریر): وظیفه نگهداری و هدایت قسمت بالایی زنجیر را در مسیر بازگشت بر عهده دارند تا از افتادگی و ضربه زدن به شاسی جلوگیری شود.
- چرخ آیدلر (Front Idler): چرخ راهنمای جلویی است که زنجیر را هدایت کرده و با اتصال به یوک و فنر زنجیرسفتکن، کشش و ضربهگیری لازم را در برابر فشارهای کاری سنگین تأمین میکند.
علائم و نشانههای اصلی خرابی رولیک بلدوزر D155
شناسایی بهموقع خرابی رولیکها مانع از ساییدگی نامتقارن زنجیر و آسیب به دنده اسپراکت میشود. شایعترین نشانهها عبارتند از:
۱. نشت روغن از کاسهنمد دوتایی (Duo-Cone Seal)
رولیکهای استاندارد به سیستم آببندی پیشرفته و روانکاری دائمی مجهزند. در صورت خرابی سیل، روغن داخلی نشت کرده و ورود گردوغبار باعث سایش شدید بوشها و شفت مرکزی میشود.
۲. فرورفتگی و تغییر قطر پوسته رولیک
سایش بیشازحد قطر بیرونی رولیک باعث کاهش فاصله زیربندی با زمین شده و تماس مستقیم با سطح شاسی را به همراه دارد.
۳. لقی محوری و صدای ناهنجار تقتق حین حرکت
لق شدن شفت یا خرد شدن یاتاقانهای داخلی موجب انحراف رولیک شده و صدایی بم یا صدای برخورد آهن با آهن تولید میکند.
۴. سایش لبههای هدایتکننده رولیکهای دولبه
ساییده شدن لبههای جانبی سبب میشود زنجیر از مسیر تراز خود خارج شده و لبههای لینک زنجیر سریعتر از بین بروند.

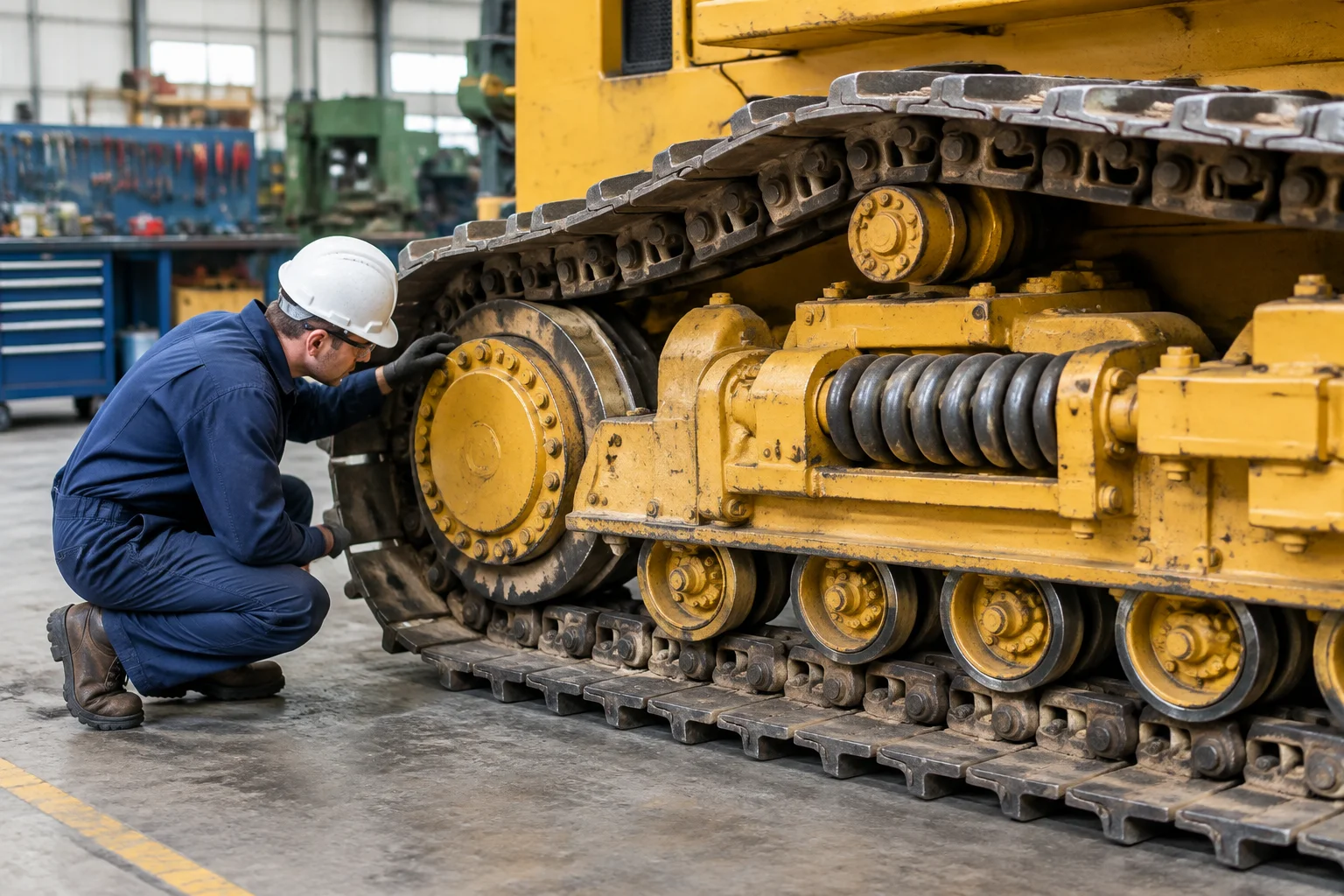

نشانههای خرابی چرخ آیدلر (Front Idler) بلدوزر D155
خرابی چرخ جلو مستقیماً زاویه حمله و پایداری بلدوزر را تحتالشعاع قرار میدهد:
- تخت شدن و سایش شیار میانی چرخ آیدلر: شیار میانی چرخ راهنما وظیفه نگهداری لینکهای زنجیر را دارد؛ سایش این قسمت منجر به دررفتگی پیاپی زنجیر (Track Derailment) خواهد شد.
- لقی و انحراف زاویه چرخ جلو: شکستگی یا فرسودگی بوشهای برنزی و شفت مرکزی چرخ باعث کج شدن زاویه چرخ نسبت به خط طولی فریم زنجیر میشود.
- نشت گریس یا روغن از بخش هاب چرخ: تخلیه روغن یاتاقان چرخ باعث افزایش اصطکاک خشک و قفل شدن کامل چرخ جلو میگردد.
- ایجاد لرزش و پرش مداوم در اتاق اپراتور: انحراف یا گیرپاژ چرخ جلو حین باربرداری سنگین، لرزش شدیدی به سیستم هدایت و کابین منتقل میکند.
جدول جامع بررسی عیبیابی و محدوده استاندارد سایش قطعات
در جدول زیر، نشانههای متداول خرابی و اقدامات ضروری متناسب با وضعیت قطعات آورده شده است:
| نام قطعه | نشانه ظاهری خرابی | علت احتمالی | اقدام فنی توصیهشده |
|---|---|---|---|
| رولیک پایین یکلبه | فرسایش نامتقارن سطح تماس | تنظیم نبودن کشش زنجیر یا انحراف چرخ جلو | بررسی تراز فریم و تعویض رولیک فرسوده |
| رولیک پایین دولبه | شکستگی یا خوردگی لبهها | ورود سنگ و شن سخت به میان لبهها | تخلیه سنگریزهها و جایگزینی رولیک آسیبدیده |
| رولیک بالا (کریر) | توقف چرخش (قفل شدن) | خشک شدن کاسهنمد و خرابی بلبرینگ داخلی | تعویض فوری جهت جلوگیری از خوردگی پشت لینک |
| چرخ آیدلر (جلو) | لق شدن عرضی و سایش شانه | سایش بوشها، خرابی راهنماهای جانبی (Wear Plates) | تعویض شفت، کاسهنمد و پلیتهای گاید جانبی |
| مجموعه زنجیرسفتکن | شل شدن مداوم زنجیر | نشتی پکینگ سیلندر یا خرابی شیر گریسخور | تعویض پکینگهای آببندی و شارژ اصولی گریس |

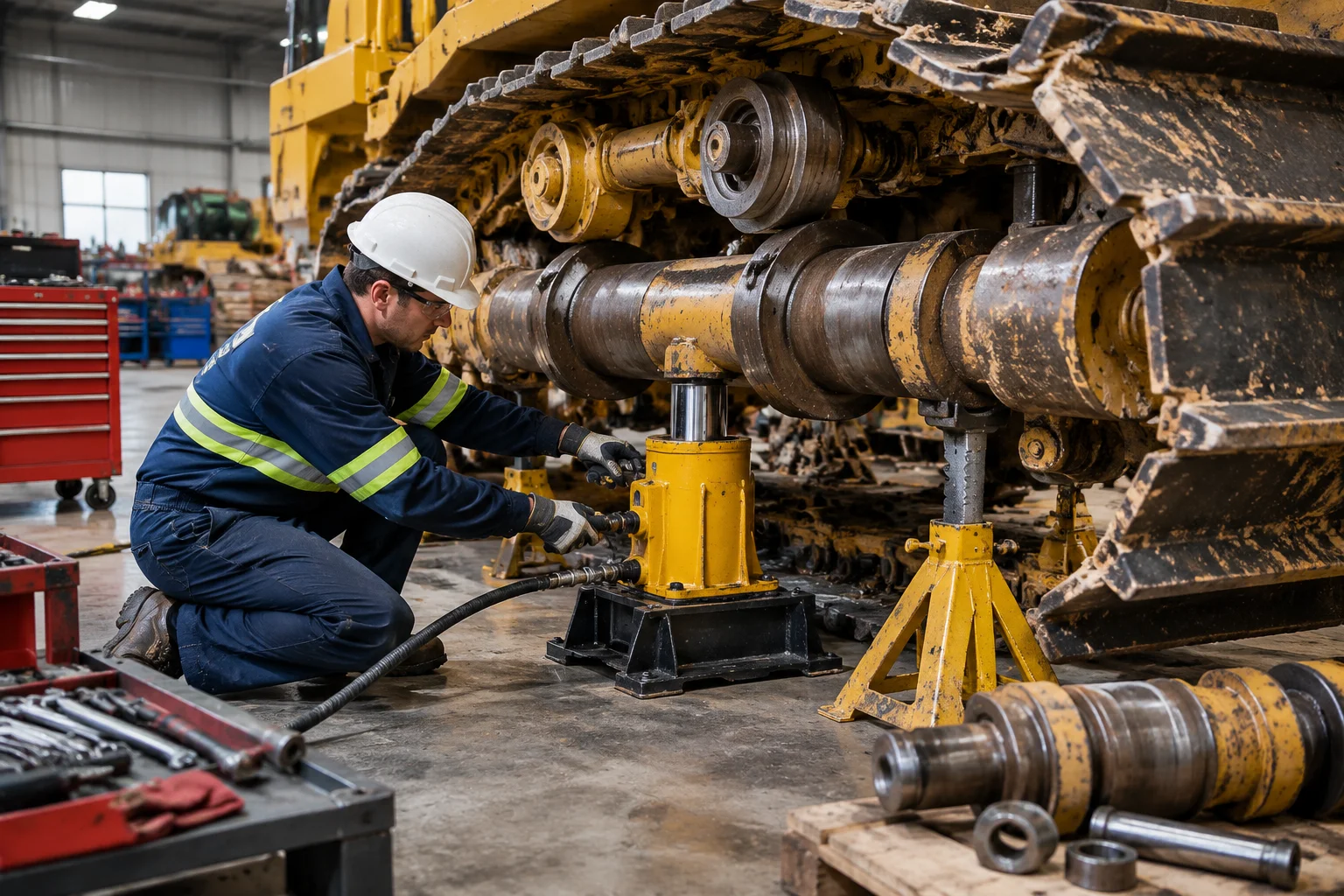

راهنمای گامبهگام تعویض رولیک بلدوزر D155
برای تعویض رولیکهای مستهلک یا قفلشده، رعایت نکات ایمنی و طی کردن مراحل زیر ضروری است:
- استقرار ایمن دستگاه: بلدوزر را روی زمینی کاملاً صاف، سخت و بدون شیب متوقف کنید و تیغه و ریپر را پایین بیاورید.
- آزادسازی کشش زنجیر: با باز کردن سوپاپ یا شیر تخلیه گریس سیلندر زنجیرسفتکن، فشار گریس را تخلیه کنید تا زنجیر به اندازه کافی شل شود.
- بالا بردن فریم زنجیر: با استفاده از جکهای سنگین هیدرولیکی یا با اتکا به تیغه و ریپر دستگاه (با رعایت کامل اصول ایمنی و قرار دادن پایههای نگهدارنده سنگین)، فریم زیربندی را از زمین بلند کنید.
- باز کردن پیچهای نگهدارنده: پیچهای کپه رولیک را به کمک آچار بکس پنوماتیک یا بکس پایه بلند آزاد کنید. در صورت زنگزدگی از اسپریهای زنگبر استفاده نمایید.
- خارج کردن رولیک قدیمی و پاکسازی محل نشیمن: رولیک فرسوده را خارج کرده و محل اتصال آن روی فریم زنجیر را از گلولای و رسوبات کاملاً پاک کنید.
- نصب رولیک نو و سفت کردن پیچها: رولیک استاندارد را در موقعیت قرار داده و پیچها را بر اساس جدول گشتاور (تورک) استاندارد کوماتسو سفت کنید.
- تنظیم مجدد کشش زنجیر: با تزریق گریس به شیر زنجیرسفتکن، افتادگی زنجیر را مطابق دفترچه راهنمای نگهداری D155 تنظیم نمایید.
مراحل اصولی تعویض چرخ آیدلر بلدوزر D155
به دلیل وزن بالای چرخ آیدلر، فرایند تعویض نیازمند جرثقیل کارگاهی یا لودر کمکی است:
- باز کردن پین یا قفل زنجیر: پس از تخلیه کامل گریس کشش زنجیر، پین اتصال مستر لینک را باز کرده و زنجیر را از روی چرخ جلو به سمت زمین باز کنید.
- جداسازی اتصالات یوک (Yoke): پیچهای نگهدارنده براکت و پلیتهای راهنمای چرخ جلو به فریم را باز کنید.
- خارج کردن چرخ مستهلک: چرخ آیدلر را با استفاده از تسمه بکسل ایمن و بالابر از محفظه فریم بیرون بکشید.
- بررسی فنر و ضربهگیر: پیش از نصب چرخ جدید، سلامت فنر ضربهگیر و پکینگهای سیلندر زنجیرسفتکن را بررسی کنید.
- جایگذاری چرخ نو و نصب راهنماها: چرخ آیدلر جدید را وارد شیار هدایت فریم کرده و لقی جانبی را با شیمگذاری و صفحات سایش استاندارد تنظیم کنید.
- مونتاژ زنجیر و تست عملکرد: زنجیر را به دور چرخ جلو برگردانید، قفل زنجیر را ببندید و کشش آن را تنظیم کرده و حرکت روان چرخ را در دندههای مختلف بررسی کنید.
اشتباهات رایج در نگهداری رولیک و چرخ آیدلر
عدم رعایت این نکات ساده میتواند عمر مفید قطعات زیربندی را تا ۵۰ درصد کاهش دهد:
- سفت کردن بیش از اندازه زنجیر: کشش بیش از حد فشار وحشتناکی به شفت رولیکها و چرخ آیدلر وارد کرده و روغن هاب را داغ میکند.
- حرکت ممتد با دنده عقب با سرعت بالا: حرکت رو به عقب فشار تنشی روی چرخ جلو و رولیکها را چندین برابر میکند.
- تمیز نکردن گلولای منجمد یا خشکشده: انباشت خاک سخت مانع از گردش آزادانه رولیکها شده و آنها را مستعد ساییدگی فلت و قفل شدن میکند.
- استفاده از قطعات نامرغوب و غیر همسطح: تعویض تکی یک رولیک با ارتفاع متفاوت، بار کل بلدوزر را روی همان یک رولیک متمرکز میکند.
جمعبندی و نکات پایانی
رولیکها و چرخ آیدلر بلدوزر کوماتسو D155 شالوده حرکتی و انتقال قدرت این ماشین غولپیکر هستند. بازرسی چشمی روزانه، توجه به عدم نشتی روغن، بررسی دمای هاب پس از ساعات کاری سنگین و تنظیم دقیق زنجیر، ارزانترین و مؤثرترین راه برای پیشگیری از هزینههای گزاف تعویض کامل زیربندی است. همواره پیشنهاد میشود قطعات زیربندی را از برندهای نامآشنا و دارای متریال ضدسایش تهیه کنید تا حداکثر بهرهوری کاری حاصل شود.
